低压电机用冷却风机

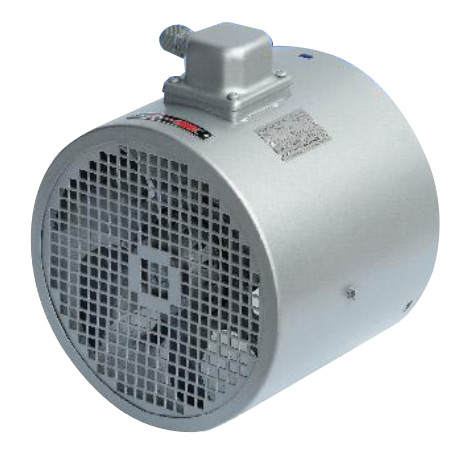

加长尺寸风机/B型

此系列风机主要是用于Y2系列电机，此电机尾部原来自带风叶安装轴。为了达到更好的冷却效果，需要加装强制冷却风机时可采用本系列，风机出线盒为顶出线。如客户需要在A型基础上加装编码器等，风机加长时型号也定为B型，风机加长的尺寸由客户提供。

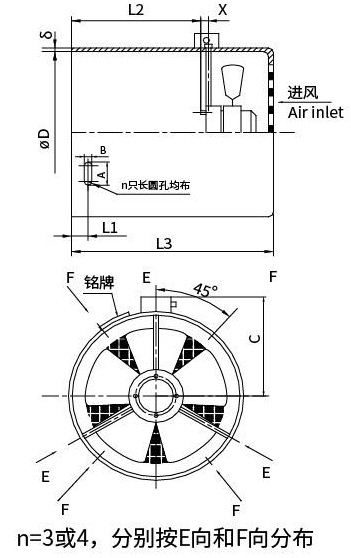

型号	φD	L1	L2	X	L3	δ	A	B	n	C
G-63B	121⁺¹	10±1	48	10	138	1.2	12	6	3	115
G-71B	138⁺¹	13±1	60	10	150	1.2	12	6	3	120
G-80B	154⁺¹	16.5±1	85	10	175	1.2	12	6	3	130
G-90B	173⁺¹	17±1	96	10	188	1.2	12	6	3	140
G-100B	195⁺¹	19±1	96	10	196	1.2	14	7	3	151
G-112B	219⁺¹	18.5±1	100	10	200	1.2	14	7	3	163
G-132B	256⁺¹	18.5±1	110	10	217	1.2	14	7	3	182
G-160B	311⁺¹	20±1	149	10	277	1.5	14	7	4	210
G-180B	352⁺¹	35±1	190	10	312	1.5	14	7	4	231
G-200B	393⁺¹	40±1	190	10	314	1.5	17	9	4	252
G-225B	443⁺¹	45±1	220	10	374	2	17	9	4	276
G-250B	482⁺¹	55±1	240	10	402	2	17	9	4	296
G-280B	546⁺¹	65±1	265	10	429	2	25	11	4	362
G-315B	614⁺¹	75±1	310	-	515	2	25	11	4	398
G-355B	694⁺¹	82±1	380	-	595	2.5	25	13	4	437
G-400B	786⁺¹	120±1	510	-	785	3	25	13	4	485
G-450B	884⁺¹	162±1	510	-	810	3	25	13	4	530

风机型号	电机型号	电压 V	频率 Hz	输入功率 W	额定电流 A	转速 rpm	风量 m³/h	风压 Pa	噪声 dB(A)	防护等级 IP
G-63B	68-13	380	50	25	0.09	2800	45	40	62	54/55
G-71B	68-13	380	50	35	0.09	2850	52	50	62	54/55
G-80B	68-13	380	50	45	0.09	2650	58	60	62	54/55
G-90B	68-13	380	50	45	0.09	2600	91	80	65	54/55
G-100B	92-15	380	50	65	0.18	2750	142	80	67	54/55
G-112B	92-15	380	50	80	0.18	2550	229	80	67	54/55
G-132B	92-24	380	50	55	0.23	1430	337	35	69	54/55
G-160B	92-32	380	50	60	0.28	1400	609	40	72	54/55
G-180B	92-32	380	50	85	0.28	1350	686	55	72	54/55
G-200B	92-32	380	50	110	0.28	1200	1679	65	72	54/55
G-225B	102-48	380	50	170	0.40	1450	1786	70	74	54/55
G-250B	102-55	380	50	200	0.60	1400	1813	80	75	54/55
G-280B	102-55	380	50	270	0.60	1350	2415	85	78	54/55
G-315B	0.37-4	380	50	450	1.12	1350	5200	110	81	54/55
G-355B	0.55-4	380	50	700	2.05	1350	6200	150	85	54/55
G-400B	1.1-4	380	50	1100	3.10	1350	6500	150	90	54/55
G-450B	2.2-4	380	50	2200	5.60	1400	8000	180	90	54/55
