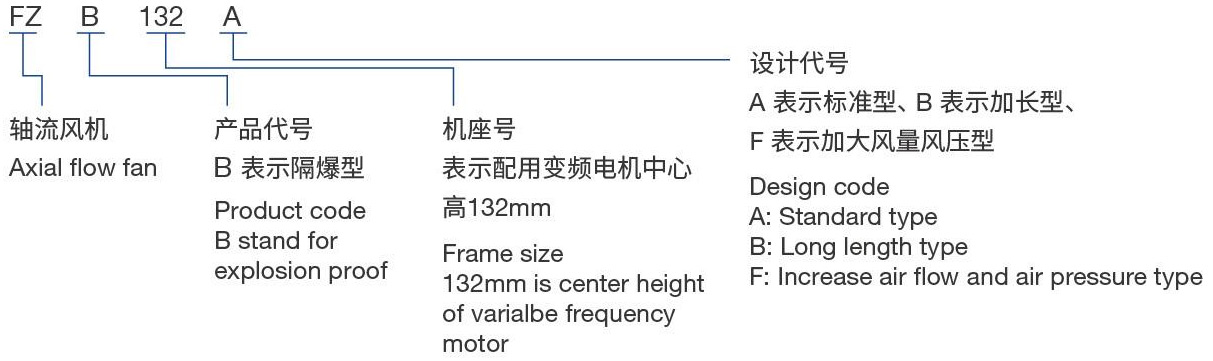

型号说明

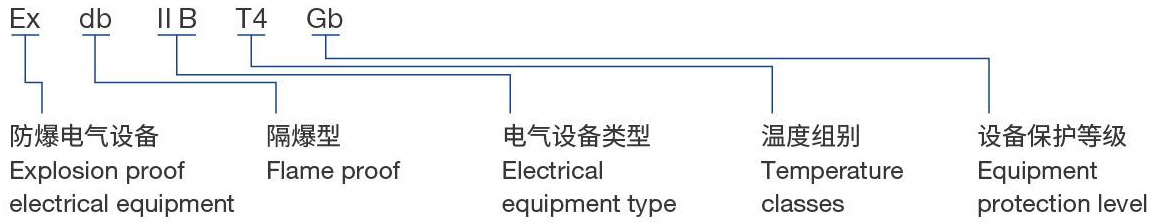

防爆标志说明

概述

FZB系列防爆型变频电机用隔爆型轴流风机(以下简称隔爆型风机)是我公司研发的防爆型变频电机专用冷却风机。该产品符合GBT3836.1《爆炸性环境第1部分：设备通用要求》及GB/T3836.2《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》的规定，风机电机防爆等级为“Exdb IIB T4 Gb”,按照企业标准Q/320206-JPQD01-2022《变频调速电机用轴流风机》生产。该产品为国家实用新型专利，专利号：ZL2006

20175243.X。

结构说明

风机用电机有转子带动风叶旋转，对电机表面冷却，即使变频电机在低速运转时也能得到充分的冷却。隔爆型风机电机外壳和接线盒防护等级为IP55。接线盒内、外设有接地标牌和接线端子。风机电机采用全封闭滚动轴承。电动机定子绕组为F级绝缘，温升按B级考核，温升低、寿命长。

使用电压和频率

按照产品图纸的规定或客户要求：具体分(220-240V/50HZ、380-420V/50HZ、440V/50HZ、660-690V/50HZ、220V/60HZ、380V/60HZ、440-480V/60HZ、660-690V/60HZ);

使用环境条件

海拔高度1000米，空气相对湿度90%(25℃)，环境温度-20℃-+40°℃，室内爆炸性气体及粉尘点燃温度以不低于135℃。工作方式S1连续工作制。

使用维护

风机应接独立电源，不能与变频电机同时接在变频器输出端。当轴流冷却风机工作时，应先检查风机的旋转方向是否与风罩上转向标志一致。电源引入电缆采用耐热硅橡胶四芯电缆（其标称截面积不得小于1.5mm²,其额定电压必须与风机额定电压相适应)，电缆外径与橡胶密封圈内孔相符或略小，不得用四根单芯来代替四芯电缆。应旋紧压紧螺母，以防止引入电缆松脱。接线盒内、外接地应牢固可靠，无杂物和灰尘。正常出厂时表面喷涂铁红醇酸底漆，用户喷涂面漆后，防爆标志应喷涂大红磁漆。风机应存放在环境温度为-10°C-+35℃、相对湿度≤80%、清洁且通风良好的库房内，空气中不能含有腐蚀性气体。经长途运输或长期搁置未用的风机，安装前必须用兆欧表测量定子绕组和机壳的绝缘电阻，其值应不小于2MΩ。

质保期

在用户正确地使用与存放风机的情况下，自出厂日期未满两年，应风机自身制造质量不良而发生的损坏或不能正常运转，可免费为用户更换或修理，非正常使用造成损坏的厂方可进行有偿维修。
